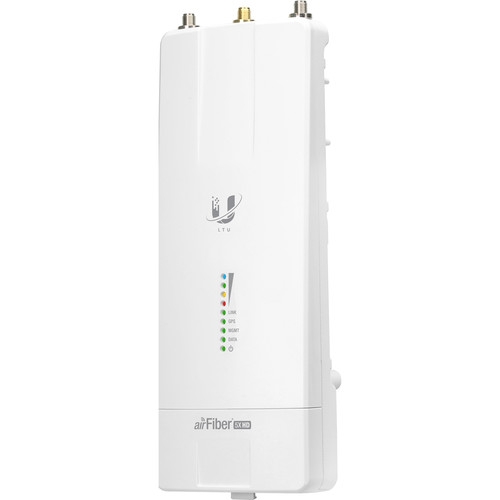

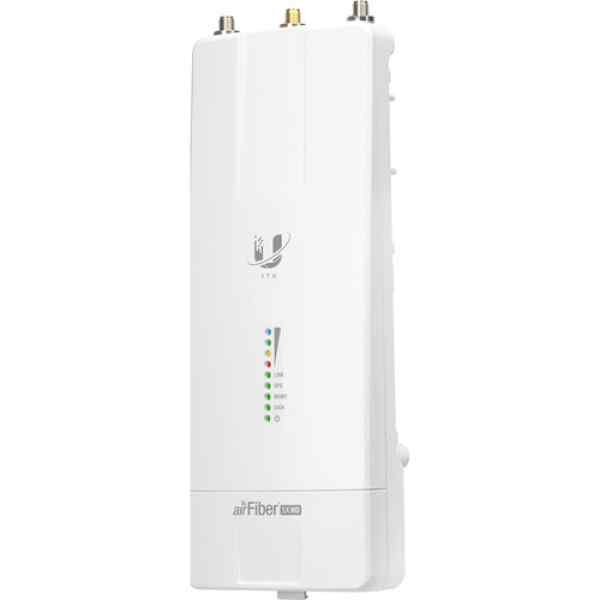

La radio de retorno de operador de 5 GHz airFiber AF-5XHD con tecnología LTU de Ubiquiti Networks está diseñada para enlaces de retorno de largo alcance, punto a punto (PtP). Cuenta con un alto rendimiento de TDD y la tecnología Hybrid Division Duplexing (HDD) que ayuda al dispositivo a lograr una baja latencia. El airFiber 5XHD también permite a los usuarios personalizar los enlaces de retorno o actualizar los enlaces PtP existentes.

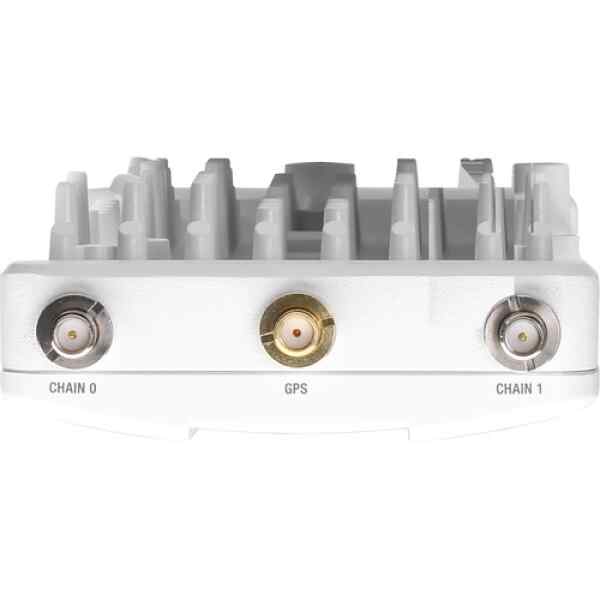

El airFiber AF-5XHD opera frecuencias que van desde 4.8 a 6.2 GHz y presenta un alcance de 62 millas. Con este dispositivo se incluye un soporte de antena GPS, una antena GPS externa, una correa de metal, dos bridas, un adaptador PoE airFiber de 24V / 1A con un soporte de montaje y un cable de alimentación.
Diseñado para el rendimiento

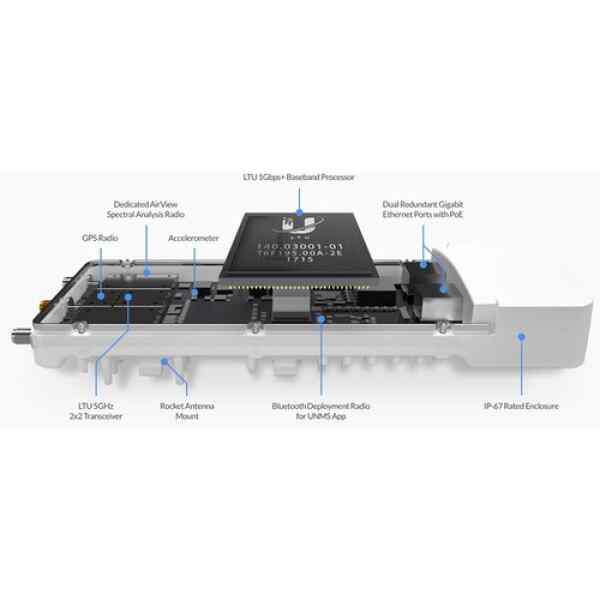

La arquitectura de radio y silicio LTU personalizada de AF ‑ 5XHD proporciona un rendimiento innovador. Su motor central de procesamiento de comunicaciones supera las limitaciones inherentes a los chips Wi-Fi genéricos para proporcionar baja latencia, capacidad de largo alcance, flexibilidad DFS, mayores constelaciones y mejor salida de potencia, junto con una sensibilidad de recepción mejorada. El AF-5XHD presenta una eficiencia espectral de 21.2 bps / Hz, procesamiento de paquetes de datos de velocidad de línea para hasta 1.34 Gb / s de rendimiento de datos reales y tecnología innovadora de rango extremo (xRT)
Características clave
Potencia de transmisión programable
El nivel de potencia de transmisión de la radio se puede programar hasta +29 dBm
Ciclo de trabajo programable (marcos sincronizados por GPS)
El AF-5XHD permite la configuración de ciclos de trabajo asimétricos TX y RX. Las relaciones TX incluyen 25%, 33%, 50%, 66.7% y 75%
Sincronización GPS configurable
El AF-5XHD ofrece soporte configurable para cuadros de 2, 2.5, 4 y 5 ms. La sincronización es compatible con todos los demás sistemas síncronos.
Frecuencia dividida TX y RX
La radio puede funcionar en diferentes frecuencias para TX y RX, lo que permite una gran flexibilidad para evitar interferencias.
Split TX y RX
Soporte de ancho de banda de canal para diferentes anchos de banda para TX y RX permite a los usuarios escalar capacidad de datos requerida de manera más eficiente
Modulación adaptativa hasta 1024QAM
velocidades de modulación adaptativa de hasta 1024QAM (4096QAM con la actualización específica) son compatibles

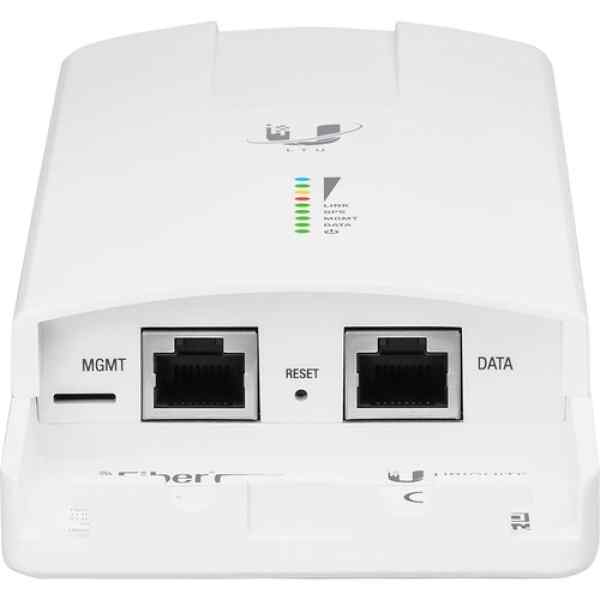

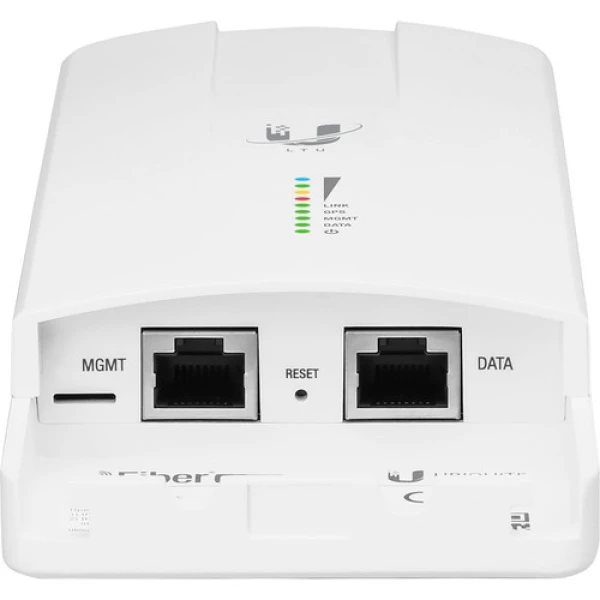

Puertos dual redundante Gigabit Ethernet con PoE
El AF-5XHD tiene dos puertos Gigabit Ethernet que se pueden utilizar para proporcionar redundancia alimentación PoE
OFDM y OFDMA Soporte
El la radio ofrece una programación flexible para 2, 4 u 8 subcanales
Configuración inalámbrica Bluetooth
Use la interfaz Bluetooth incorporada para la configuración inalámbrica
AlignLock Antenna Aiming Guard
Esto alerta al usuario cuando se cambia el objetivo de la radio o la antena debido a manipulación, impacto o daño por tormenta
Mitigación de interferencias configurable por el usuario
Tres perfiles seleccionables por el usuario admiten implementaciones de alta interferencia y nuevas para un rendimiento robusto y óptimo
Imágenes redundantes para la configuración a
prueba de fallas La creación de imágenes de firmware de respaldo garantiza una configuración a prueba de fallas y mejora la confiabilidad
Análisis de espectro persistente con RX dedicado
Realice análisis espectral en tiempo real para la banda completa en enlaces activos sin interrumpir la operación del enlace
Amplio rango de voltaje, protección contra sobretensiones mejorada
El AF-5XHD tiene un rango de voltaje de funcionamiento de 19‑50 VCC y brinda protección contra sobretensiones mejorada
Software
El airFiber AF-5XHD utiliza el software airOS LTU de Ubiquiti, que le ofrece una variedad de funciones avanzadas.
El análisis espectral con airView
airView le permite identificar firmas de ruido y planificar sus redes para minimizar la interferencia de ruido.
airView realiza las siguientes funciones:
• Monitorea constantemente el ruido ambiental
• Recopila puntos de datos de energía en vistas espectrales en tiempo real
• Ayuda a optimizar la selección de canales, el diseño de red y el rendimiento inalámbrico
airView se ejecuta en segundo plano sin deshabilitar el enlace inalámbrico, por lo que no hay interrupción en la red. En airView, hay tres vistas espectrales, cada una de las cuales representa datos diferentes: forma de onda, cascada y nivel de ruido ambiental. airView proporciona una potente funcionalidad de analizador de espectro, eliminando la necesidad de alquilar o comprar equipos adicionales para realizar encuestas en el sitio
Aplicación UNMS
El AF-5XHD es compatible con el sistema de gestión de red Ubiquiti. UNMS es un controlador de gestión integral con una interfaz gráfica de usuario fácil de navegar. La aplicación UNMS proporciona acceso instantáneo a la interfaz de configuración de airOS y se puede descargar desde App Store (iOS) o Google Play (Android). UNMS le permite configurar, configurar y administrar el AF-5XHD y ofrece varias opciones de configuración una vez que esté conectado o conectado.
Backhaul de 5 GHz
Certificación de banda completa con DFS
El AF ‑ 5XHD cubre todo el espectro de 5 GHz sin licencia e incluye la aprobación DFS. Cualquier persona en todo el mundo puede implementar y operar el AF ‑ 5XHD en el rango de 5 GHz prácticamente en cualquier lugar que elija (sujeto a las regulaciones locales del país).
Operación óptima en bandas sin licencia La
flexibilidad del ancho del canal (10/20/30/40/50/60/80/100 MHz) permite configuraciones de frecuencia de canales TX y RX independientes en cualquier lugar dentro de la banda de radio para evitar interferencias locales, y los centros de canales son seleccionables en incrementos de 1 MHz. También tiene la capacidad de programar diferentes ciclos de trabajo de enlace ascendente y enlace descendente para admitir los requisitos de tráfico asimétrico.
Latencia ultrabaja con tecnología HDD
El AF ‑ 5XHD está diseñado para proporcionar un alto rendimiento de TDD y está diseñado con tecnología patentada Hybrid Division Duplexing (HDD). En un enlace de retorno, dos radios AF ‑ 5XHD usan tecnología HDD pendiente de patente para calcular el retraso de propagación y saber cuándo cada radio puede transmitir y recibir, por lo que envían paquetes en sincronización precisa. La latencia de transmisión de paquetes se elimina prácticamente
Co-ubicación
La ubicación conjunta es vital en muchos escenarios. Por ejemplo, un WISP puede tener un espacio limitado en la torre, por lo que debe ubicar todos los equipos dentro de la huella asignada.
Sincronización GPS
La sincronización precisa de trama GPS libera al AF-5XHD de interferencias para una mejor capacidad de ubicación conjunta. El GPS permite la concurrencia de cuadros TX y RX, por lo que puede ubicar conjuntamente las radios AF ‑ 5XHD y mejorar el rendimiento general de sus enlaces de retorno.
Salida de energía limpia
Utilizando la compensación digital de distorsión previa y el procesamiento multi-IFFT, el innovador diseño de RF ofrece una salida de energía ultra limpia que mejora la inmunidad al ruido y el rendimiento de uso compartido. Esto reduce el impacto potencial en el entorno de ruido de RF y permite el uso de modulación de orden superior, como 1024QAM.
