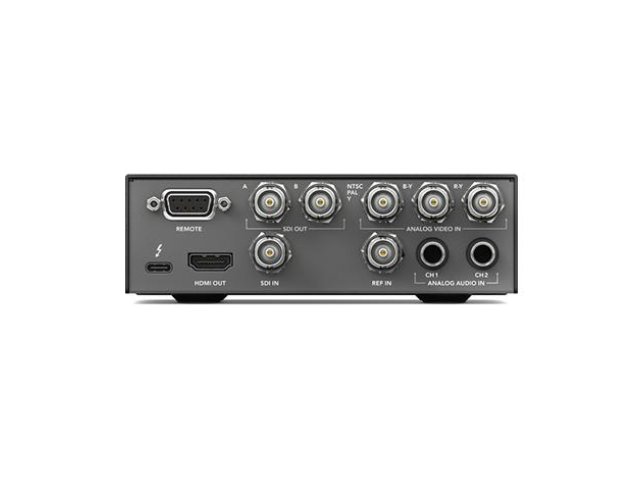

Conexiones
Entradas de video SDI
1 x 3Gb / s SD / HD conmutable.
Salidas de video SDI
2 x 3Gb / s SD / HD conmutables, admite relleno y clave.
Tasas SDI
270 Mb, 1,5 G, 3G
SDI óptico
Ninguno
Entradas de video HDMI
Ninguno
Salidas de video HDMI
1 x conector HDMI 1.4b tipo A.
Entradas de video analógicas
Y, POR, RY / NTSC / PAL.
Salidas de video analógicas
Ninguno
Entradas de audio analógicas
2 conectores jack de 1/4 de pulgada para audio analógico balanceado y no balanceado.
Salidas de audio analógicas
Ninguno, solo audio incrustado.
Entradas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio HDMI
2 canales integrados en SD y HD.
Conexión de código de tiempo
Ninguno. RP-188 solamente.
Entrada de referencia
Tri-Sync o Black Burst.
Códecs compatibles
Software
Software incluido
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility y el controlador Blackmagic en Mac y Windows. Media Express, Blackmagic Desktop Video Utility y controlador Blackmagic en Linux.
Actualización de software interno
Firmware integrado en el controlador del software. El controlador de software carga las actualizaciones al iniciar el sistema o mediante el software de actualización.
Aplicaciones de software
DaVinci Resolve
Fusión
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Herramientas profesionales de Avid
Steinberg Cubase
Steinberg Nuendo
Adobe Photoshop CC
Otras aplicaciones compatibles incluyen:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro y Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard y Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video Webclip2Go y [REC] Marker, Autodesk Flame, Zoom.
Estándares de video
Estándares de video SD
525i59,94 NTSC, 625i50 PAL
Estándares de video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94,
1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Estándares de video 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Estándares de video Ultra HD
Ninguno
Estándares de video 4K
Ninguno
Cumplimiento de SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M y SMPTE 425M A / B.
Soporte de metadatos SDI
RP 188 / SMPTE 12M-2 y subtítulos.
Muestreo de audio
Velocidad de televisión de 48 kHz y 24 bits.
Muestreo de video SDI
4: 2: 2/4: 4: 4
Espacio de color
REC 601, REC 709.
Resolución HDMI
Entrada de resolución de píxeles para píxeles HD desde el dispositivo conectado.
Soporte de tasa múltiple
Las conexiones de video SDI y HDMI se pueden cambiar entre definición estándar y alta definición. SDI cambia entre 270 Mb / s, 1,5 Gb / sy 3 Gb / s.
Búfer de marco de hardware
Precisión de color
HDMI
RGB 4: 4: 4 de 8 bits hasta 1080p30 y YUV 4: 2: 2 de 8 bits y 10 bits en todos los estándares.
IDE
RGB 4: 4: 4 de 8, 10 y 12 bits hasta 1080p30, y YUV 4: 2: 2 de 8, 10 bits en todos los estándares.
Captura de computadora
Control
Panel de control integrado
Ninguno. Soporta Teranex Mini Smart Panel con pantalla a color de 2.2 pulgadas para vista previa de video, medidores de audio y estado.
Control del dispositivo
1 x control de plataforma RS-422.
Procesando
Conversión de espacio de color
Tiempo real basado en hardware.
Conversión HD hacia abajo
Conversión descendente de hardware de 10 bits en tiempo real en la salida SDI B cuando se trabaja en formatos de video HD en reproducción. Seleccionable entre los estilos letterbox, anamórfico 16: 9 y corte central 4: 3.
Efectos en tiempo real
Efectos internos de Final Cut Pro X. Efectos del motor de reproducción Mercury de Premiere Pro CC. Efectos internos de Avid Media Composer. DaVinci Resolve.
Instalación física
Requiere una computadora con un puerto Thunderbolt ™ 3 USB-C. Consulte las páginas de soporte para ver los requisitos completos del sistema.
Sistemas operativos
Mac 11.1 Big Sur,Mac 12.0 Monterey o posterior.
Windows 8.1, 10 y 11, todos de 64 bits.
Linux
requerimientos de energía
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento
5 ° a 40 ° C (32 ° a 104 ° F)
Temperatura de almacenamiento
-20 ° a 45 ° C (-4 ° a 113 ° F)
Humedad relativa
0% a 90% sin condensación
