- Diseño de gran altura libre con alimentación fantasma de +48 V para un rango dinámico extendido
- El diseño totalmente aislado del transformador garantiza la separación eléctrica entre los equipos de PA y de escenario.
- Entrada de línea balanceada en Neutrik * XLR y entrada de alta impedancia y salida de enlace en conectores TRS de 1/4 ”
- Almohadilla de entrada de 30 dB e interruptores de elevación de tierra
- Cuenta con cerradura Kensington * para mayor seguridad
- Carcasa de extrusión de aluminio con funda protectora de goma de silicona.
- Diseño compacto y resistente.

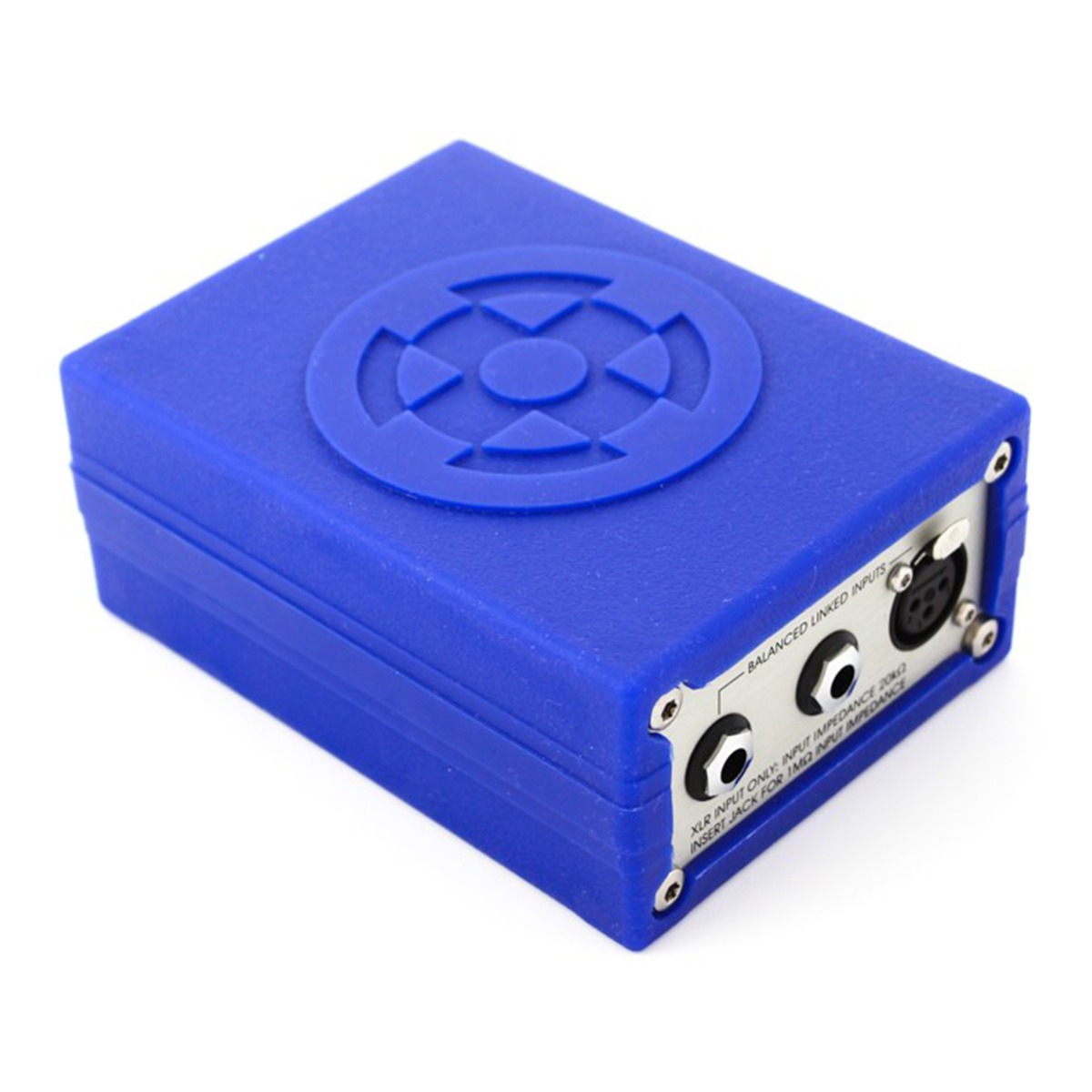

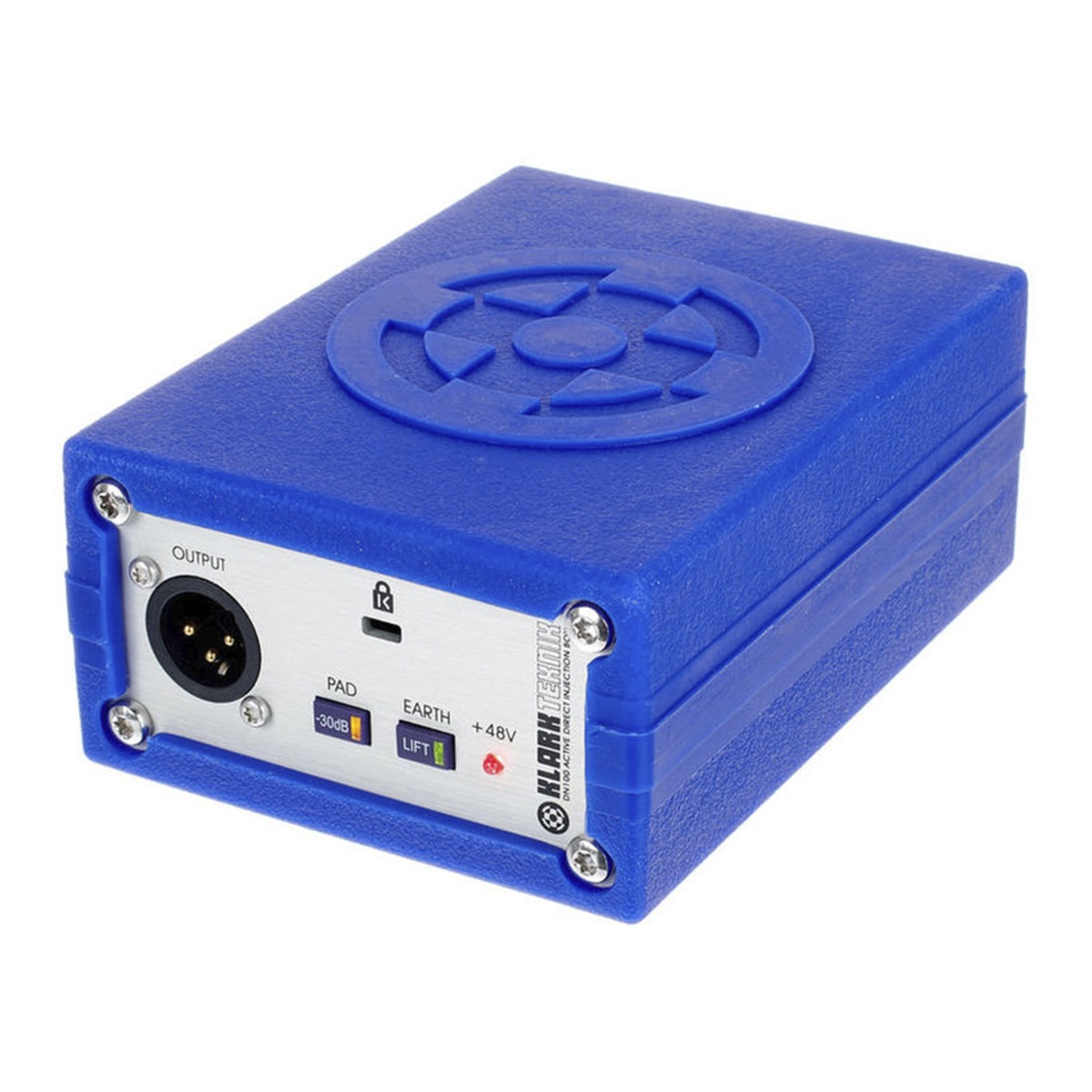

DN100
El DN100 se ha convertido en un favorito establecido entre ingenieros y músicos por igual. Con su alto margen, respuesta dinámica y claridad sónica, DN100 reproduce fielmente el carácter de los instrumentos eléctricos y acústicos y permite capturar muchos más detalles de las actuaciones musicales. DN100 está destinado a aplicaciones profesionales donde la alimentación fantasma de +48 V es una característica estándar en todas las consolas de mezcla, y su diseño innovador da como resultado un punto de recorte significativamente mayor que muchas otras cajas DI activas, proporcionando una salida de +10 dBu en una carga de 2 kΩ. Este aumento del espacio libre significa que se pueden acomodar señales de entrada de nivel mucho más alto sin la necesidad de una almohadilla atenuante. Combinado con una topología de circuito de entrada de muy bajo ruido, DN100 ofrece un rango dinámico muy amplio,
DN100 está construido para manejar los rigores de la vida en la carretera, una extrusión de aluminio grueso protege los componentes electrónicos y, a su vez, está cubierto por una resistente funda de goma de silicona.
Salida balanceada aislada por transformador
Exhaustivas pruebas de audición con una amplia variedad de bajos activos y pasivos, guitarras electroacústicas e instrumentos musicales electrónicos se llevaron a cabo para seleccionar los componentes del DN100 para lograr el mejor sonido musical. La elección del transformador de audio no solo fue particularmente importante para lograr este objetivo, sino que las impedancias de los componentes circundantes también fueron muy críticas para obtener el mejor rendimiento posible del transformador de audio. Las características de conducción de línea de la salida del transformador fueron cuidadosamente optimizadas para proporcionar las mejores respuestas de frecuencia y fase para cables cortos y largos y impedancias de línea y terminación muy diferentes.
Se tuvo cuidado en el diseño del DN100 para evitar la saturación del núcleo del transformador de audio y se ha incluido un filtro de paso alto fijo en la ruta de la señal para reducir las frecuencias por debajo de las que son musicalmente importantes. La nota más baja en un bajo de 5 o 6 cuerdas es B0 con una frecuencia de 30.87 Hz, y la nota más baja en un teclado de piano de 88 teclas es A0 con una frecuencia de 27.50 Hz. DN100 aún mantiene una respuesta de frecuencia de ± 0.5 dB en estas notas musicales más bajas.
Además del transformador en la ruta de señal, DN100 también tiene un transformador para aislar los rieles de alimentación al circuito de entrada de la fuente de alimentación fantasma procedente del conector XLR de salida. Cuando se usa junto con el interruptor de elevación de tierra, este aislamiento galvánico completo de las interfaces de entrada y salida asegura que se evite cualquier riesgo de bucles de tierra cuando se toma una alimentación directa del equipo de la etapa posterior.
Entradas de doble impedancia
Se diseñó un circuito de entrada de grado de instrumentación personalizado para el DN100 utilizando técnicas avanzadas de diseño analógico para crear la impedancia de entrada muy alta requerida por las pastillas pasivas de guitarra y bajo, manteniendo los valores reales de los componentes bajos para minimizar el ruido. Este enfoque innovador para el diseño de circuitos produce un piso de muy bajo nivel de ruido, que combinado con el alto punto de recorte crea un rango dinámico sin igual en una DI Box con alimentación fantasma de +48 V.

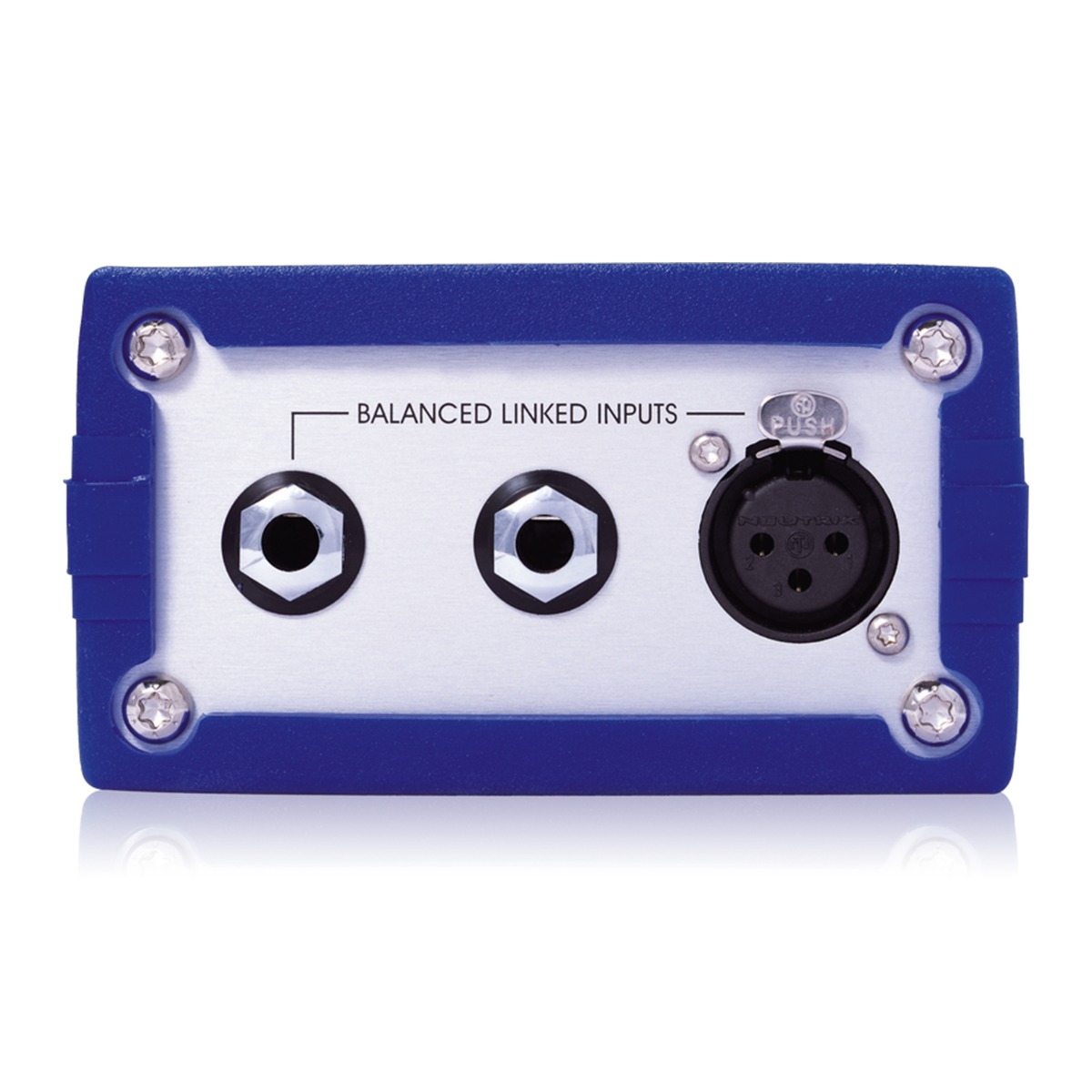

DN100 presenta un XLR conectado en paralelo y dos entradas TRS de ¼ “, una que también puede usarse como salida de enlace para la conexión a un amplificador de guitarra o bajo. Cuando se conecta solo a la entrada XLR, la impedancia de entrada es de 20 kΩ, ideal para línea nivela el equipo y ofrece un rendimiento de ruido aún más bajo. Esta impedancia de entrada es demasiado baja para las pastillas de guitarra y bajo y se retira del circuito cuando se inserta un conector jack en una entrada TRS de ¼ “, lo que resulta en una impedancia de entrada nominal de 1 MΩ, ideal para pastillas pasivas eléctricas.

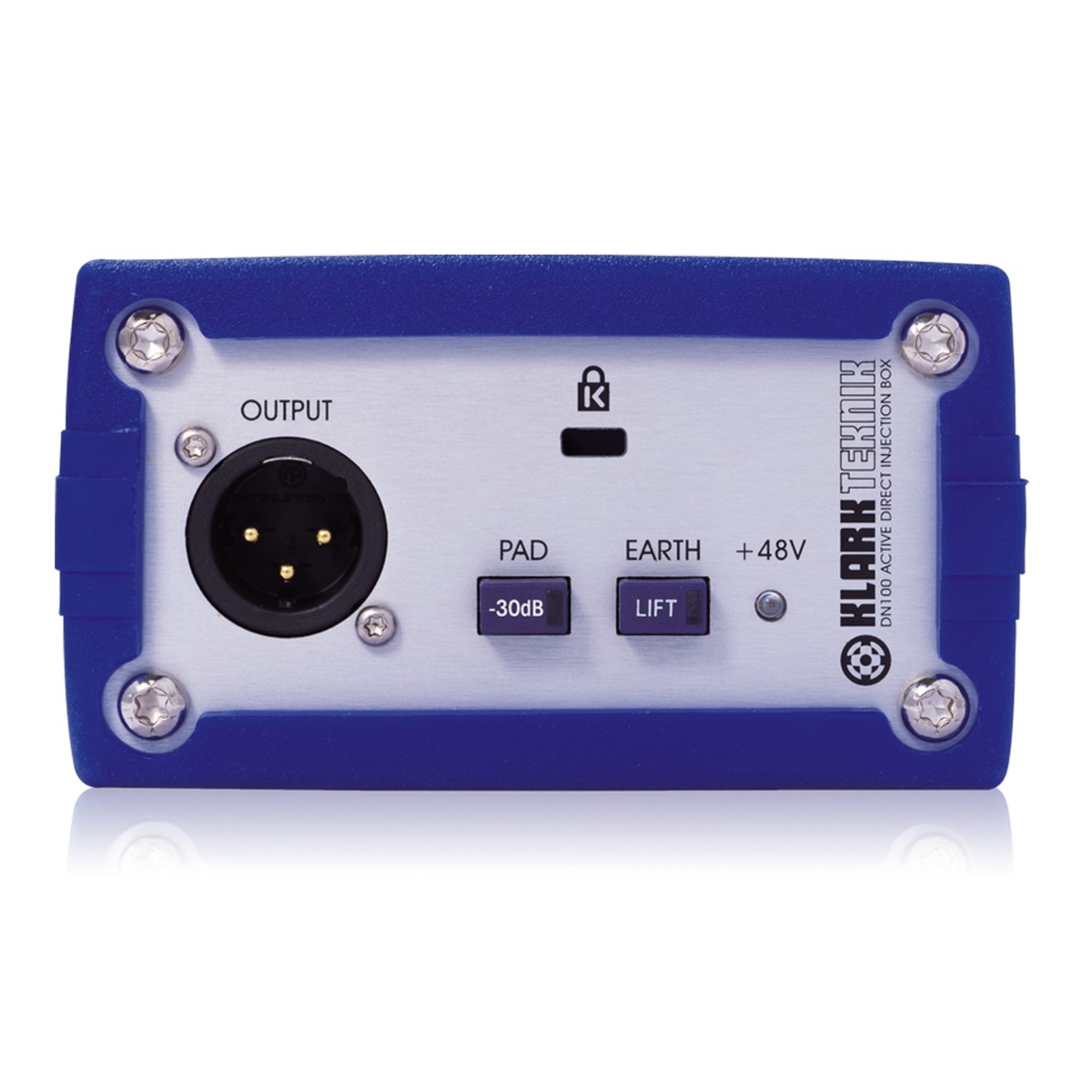

Interruptores iluminados de 30 dB Pad y Earth Lift
El DN100 presenta interruptores iluminados Pad y Earth Lift, que junto con el LED indicador de alimentación fantasma de + 48V, proporcionan una visualización de estado ‘de un vistazo’, incluso a grandes distancias y ángulos de visión.
El interruptor de elevación de tierra separa las tierras de entrada y salida, útil para eliminar lazos de tierra entre equipos en diferentes suministros de electricidad de la red.
Cerradura Kensington
DN100 está equipado con una ranura de localización para un bloqueo Kensington para mayor seguridad.
Construido para el camino
Con una extrusión de aluminio resistente, el DN100 está diseñado para los rigores de las giras de conciertos en vivo. La funda protectora de goma de silicona también aísla el chasis DN100 para mejorar aún más su aislamiento eléctrico. Los conectores premium Neutrik XLR se utilizan para garantizar conexiones de audio confiables, noche tras noche.
